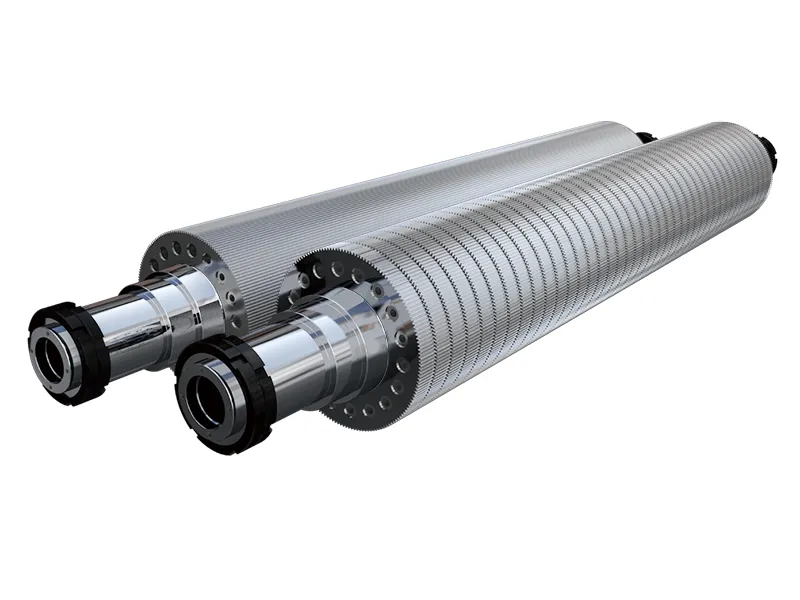

周边加热瓦楞辊
周边加热瓦楞辊
- 节能10%以上
- 寿命提高了20%
- 瓦楞辊运行速度达200~400米/分
技术参数表
| 楞型 | A | C | CB | B | BE | E | F | G | N | O |
| 楞形 | UV | UV | UV | UV | UV | UV | UV | UV | UV | UV |
| 300mm 楞数 | 30±2 | 39±3 | 44±2 | 50±2 | 66±3 | 90±10 | 124±10 | 185±12 | 200±15 | 267或定制 |
| 楞高 | 4.6-4.9 | 3.6-3.9 | 3.0-3.5 | 2.6-2.9 | 1.9-2.1 | 1.1-1.5 | 0.7-0.8 | 0.5-0.65 | 0.4-0.5 | 0.25-0.35 |
| 收缩率 | 1.51-1.59 | 1.44-1.51 | 1.42-1.49 | 1.36-1.42 | 1.4-1.41 | 1.29-1.39 | 1.22-1.26 | 1.2-1.25 | 1.15或定制 | 1.14或定制 |
*我们将根据客户的订单结构，原纸克重范围为客户独家定制楞型。
我们生产的周边加热瓦楞辊是一种新型蒸气加热结构瓦楞辊， 相比于传统的蒸汽加热瓦楞辊，我们将原有的中心单管式加热改变为瓦楞辊筒体表内层多热点加热，可在五分钟内实现快速升温，不仅升温快，在能源消耗上较传统产品节能10%以上，并且由于特殊的结构，可有效控制辊的形变，因此相比于常规加热辊使用寿命提高了20%，尤其适合用于要求高速、高效生产的重要地区。

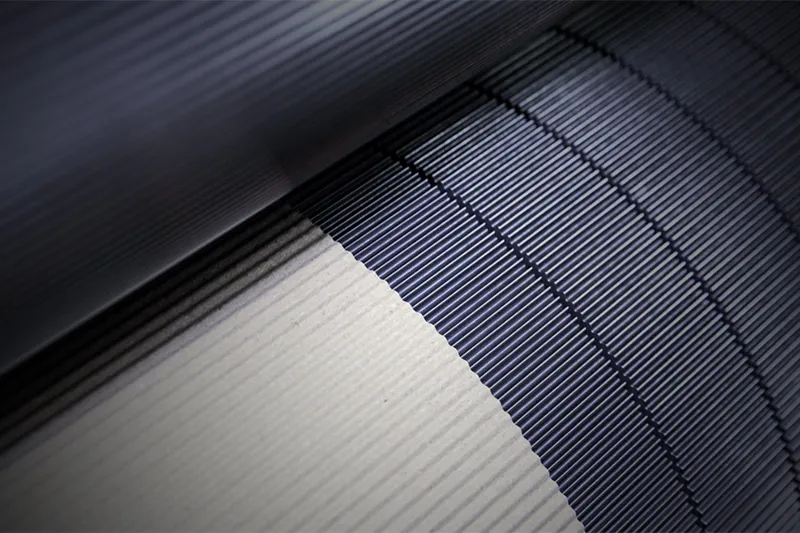

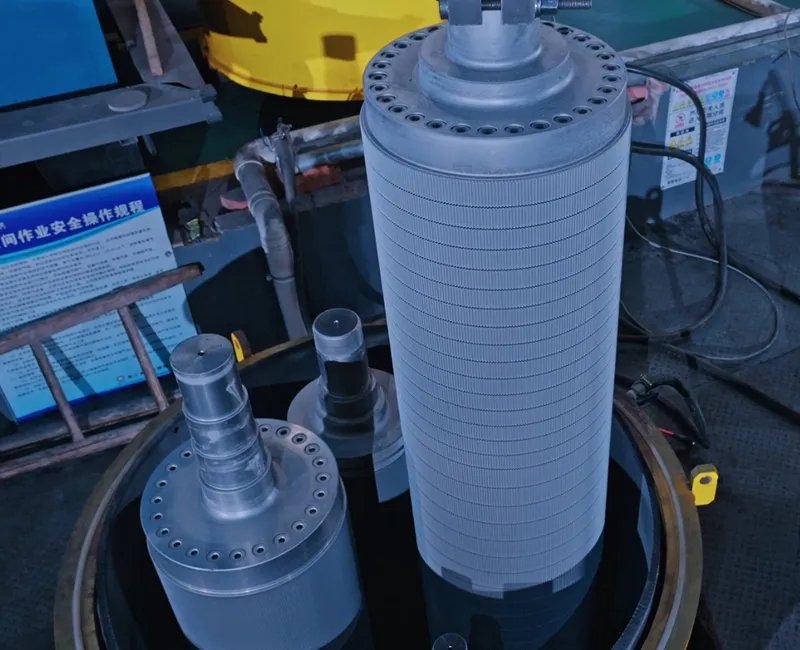

应用
我们的瓦楞辊可以应用到任何品牌的单面机上例如：BHS, Fosber, Mitsubishi, BW Papersystems, Marquip, Peters, Isowa, Agnati, Langston, J.S. ,TCY, West River, Hsieh Hsu, K&H, XHL, Fuli, Wanlian等。
特性

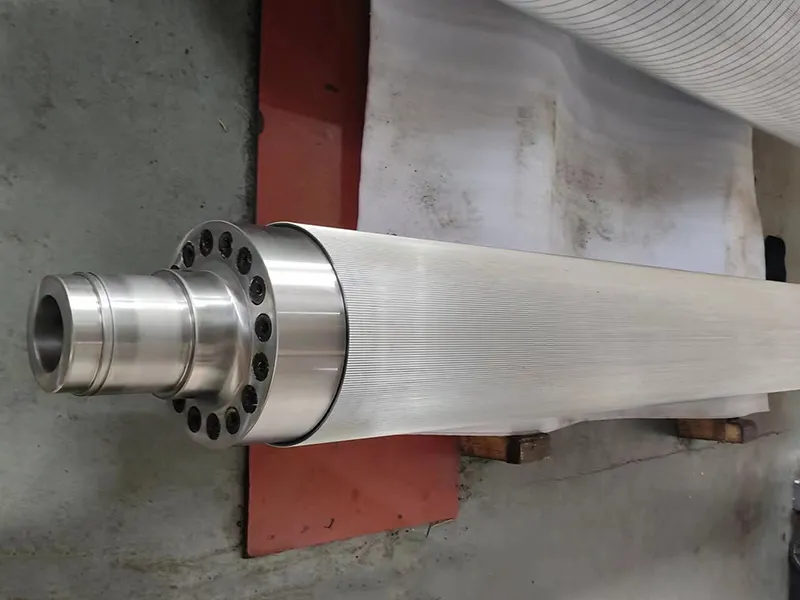

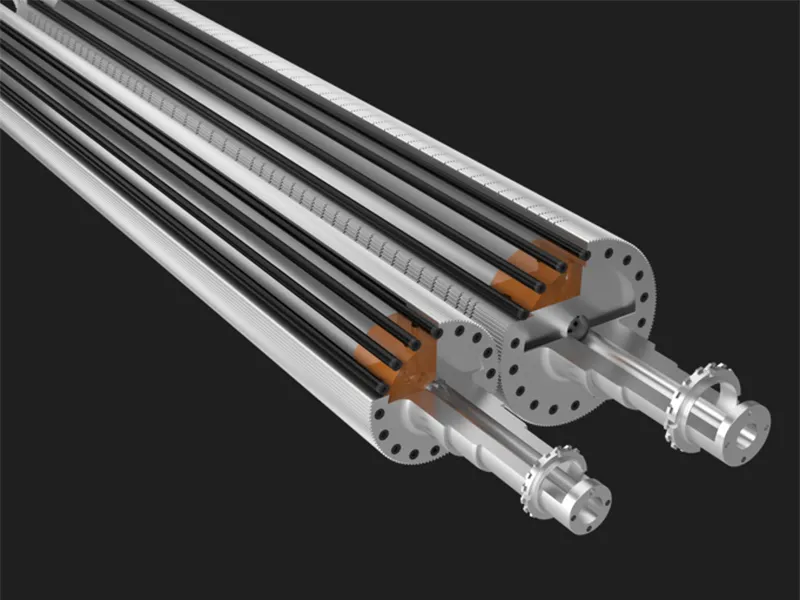

- 整体包括中空的圆筒体和与圆筒体两端固定密封连接的轴头；
- 轴头的端面中部设有通孔，该通孔与圆筒体的内部空间连通；
- 在所述圆筒体的端面上均匀设有若干蒸气管孔；蒸气管孔内设有蒸气管；
- 蒸气管的两端连接有蒸气管安装盘，蒸气管安装盘与圆筒体端面固定连接。
优势
- 可在五分钟内实现快速升温
- 瓦楞辊的变形小，比传统瓦楞辊寿命提高20%
- 节省能源10%以上
- 蒸汽在管道中循环持续发热，不冷凝
- 瓦楞辊运行速度由150~160米/分，提高到200~400米/分
- 改善了传统瓦楞辊的感应蒸汽散热、快速预热和调温功能，以适应不断变化的生产需求
- 在整个工作宽度范围内保持统一的温度曲线，因此直径一致性更好，粘合度更佳
- 瓦楞辊停止时纸板不变形(“香蕉效应”)
- 最佳冷凝回流、易维护，无需使用虹吸管
材料
采用中国顶尖钢厂（中原特钢）生产的 50CrMoA精锻合金钢，确保基材强度、耐磨性及热稳定性。
-
-
涂层

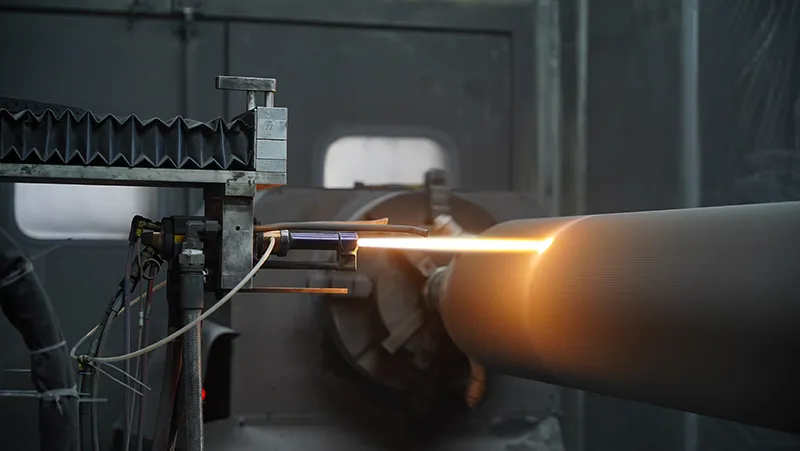

美国进口 Praxair JP8000超音速火焰喷涂设备 + 碳化钨粉末；涂层均匀度偏差＜±0.01mm，硬度提升至 HV1200~1500；
-
-
-
工艺

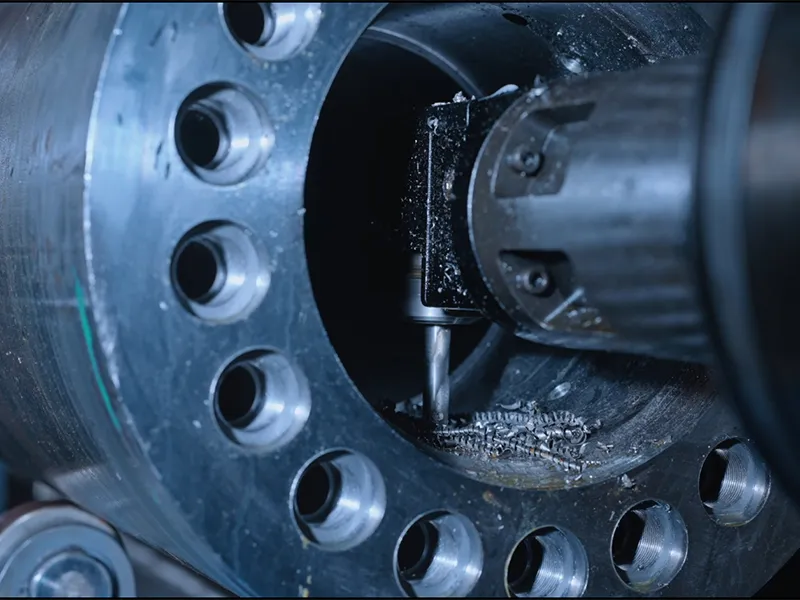

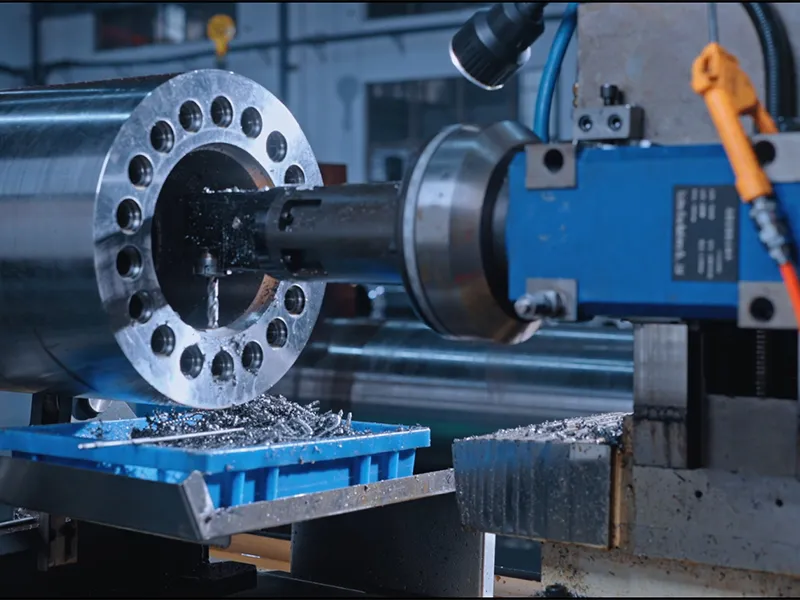

周边加热小孔技术：自主研发10年，已成功应用于多家国际知名品牌瓦线设备；采用渗氮+淬火+回火+深冷（-190℃） 复合工艺；表面硬度 HRC≥60。
-
-
-
包装
包装采用真空防锈处理+抗震木箱，适应海运环境
检测
12道严苛质检流程，覆盖从原料到成品全环节
原材料检测→焊接气密性→动平衡→硬度/楞型/尺寸→压力测试→涂层厚度→终检
